商品の詳細:
|
| 最高。切断幅（mm）: | 他 | 最高。切る厚さ（mm）を: | 16のmm |
|---|---|---|---|
| 自動レベル: | マニュアル | せん断の角度: | 90 |
| 刃の長さ（mm）: | 25のmm | Backgauge旅行（mm）: | 10 - 80のmm |
| 喉の深さ（mm）: | 300のmm | 重量（KG）: | 1400のKG |
| 電圧: | 380-400V | 次元（l*w*h）: | 1650*750*1800mm |
| 主セリング・ポイント: | 競争価格 | 適当な企業: | 機械類の修理工場、他 |
| ショールームの位置: | イギリス | 販売のタイプ: | 通常のプロダクト |
| 中心の部品: | モーター、ポンプ | 名前: | 油圧単一の打つ機械 |
| 売り上げ後のサービスは提供した: | 自由な予備品、オンライン サポート依託し、訓練する、分野の取付けビデオ テクニカル サポート | 保証サービスの後: | ビデオ テクニカル サポート、オンライン サポート、予備品、フィールド整備および修理サービス |
| 局所サービスの位置: | イギリス、フランス | 港: | 上海 |
| ハイライト: | Q35Y-16,55Ton鉄工の金属のせん断,油圧穿孔器の打抜き機 |
||

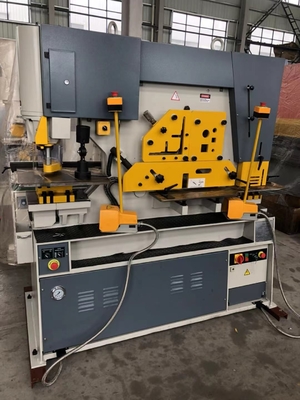

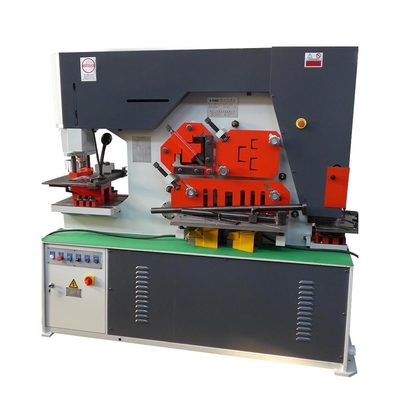

専門製造マニュアル380-400v油圧鉄工パンチおよびせん断機パンチングせん断
主な機能と特徴
-ダブルシリンダー油圧パンチ＆シャーマシン
-パンチ、せん断、ノッチャー、セクションカット用の5つの独立したステーション
-多目的ボルスター付きの大型パンチテーブル
-オーバーハングチャネル/ジョイストフランジパンチングアプリケーション用の取り外し可能なテーブルブロック
-ユニバーサルダイボルスター、簡単に交換できるパンチホルダーが取り付けられ、パンチアダプターが付属
-アングル、ラウンド＆スクエアソリッドモノブロッククロップステーション
-リアノッチングステーション、パンチステーションでの低電力インチングと調整可能なストローク
-集中型圧力潤滑システム
-過負荷保護要素と統合されたコントロールを備えた電気パネル
-安全可動式フットペダル
|
モデル
|
Q35Y-16
|
Q35Y-20
|
Q35Y-25
|
Q35Y-30
|
|
パンチング
|
|
|
|
|
|
パンチ圧
|
55トン
|
75トン
|
110トン
|
140トン
|
|
パンチ能力
|
¢22x20
|
¢26x22
|
¢31x27
|
¢36x32
|
|
（直径×厚さ）
|
¢50x9
|
¢50x12
|
¢50x17
|
¢50x23
|
|
喉の深さ
|
300
|
355
|
400
|
600
|
|
：
|
|
|
|
|
|
|
|
|
|
|
|
チャンネルフランジパンチング（高さ）
|
180
|
180
|
180
|
180
|
|
最大。ストローク長
|
100
|
100
|
100
|
100
|
|
サイクル/分（20mmストローク）
|
30
|
30
|
28
|
40
|
|
死ぬまでの作業高さ
|
950
|
1050
|
1050
|
1120
|
|
フラットシャーリング
|
|
|
|
|
|
フラットバーシアー
|
350 x 15
|
460 x 15
|
610 x 18
|
600 x 20
|
|
（幅×厚さ）
|
240 x 20
|
300 x 20
|
400 x 25
|
400 x 30
|
|
刃の長さ
|
410
|
485
|
620
|
610
|
|
アングルフランジトリム
|
70
|
75
|
90
|
100
|
|
作業高さ
|
910
|
926
|
920
|
920
|
|
アングルシャーリング
|
|
|
|
|
|
90度のせん断で
|
130 x 130 x 13
|
152 x 152 x 13
|
152 x 152 x 18
|
205 x 205 x 18
|
|
45ºマイターせん断で
|
60 x 60x 6
|
60 x 60 x 6
|
70 x 70 x 7
|
70 x 70 x 7
|
|
作業高さ
|
1115
|
1165
|
1185
|
1185
|
|
バーシャーリング
|
|
|
|
|
|
丸棒せん断
|
¢45
|
¢50
|
¢60
|
¢65
|
|
スクエアバーシアー
|
40 x 40
|
50 x 50
|
50 x 50
|
55 x 55
|
|
チャネルせん断
|
130 *
|
152 *
|
180 *
|
203 *
|
|
Iビームせん断
|
130 *
|
152 *
|
180 *
|
203 *
|
|
作業高さ
|
1220
|
1270
|
1310
|
1370
|
|
ノッチング
|
|
|
|
|
|
長方形のノッチャー（W x D x T）
|
50.8 x 90 x 9
|
50.8 x 90 x 12
|
63.5 x 90 x 13
|
63.5 x 90 x 16
|
|
Vee-Notcher（Side x Side x T）
|
90 x 90 x 10 *
|
90 x 90 x 12 *
|
105 x 105 x 13 *
|
105 x 105 x 16 *
|
|
ラージVノッチャー（サイドxサイドx T）
|
145 x 145 x 8 *
|
145 x 145 x 10 *
|
145 x 145 x 13 *
|
145 x 145 x 13 *
|
|
作業高さ
|
910
|
926
|
920
|
920
|
|
特別なツーリング
|
|
|
|
|
|
シングルVプレスブレーキ（W x T）
|
250 x 15 *
|
250 x 15 *
|
250 x 20 *
|
250 x 20 *
|
|
マルチV型プレスブレーキ（W x T）
|
500 x 5 *
|
500 x 5 *
|
700 x 5 *
|
700 x 5 *
|
|
角度曲げ
|
102 x 6 *
|
102 x 8 *
|
102 x 13 *
|
102 x 13 *
|
|
パイプノッチング
|
¢114*
|
¢114*
|
¢114*
|
¢114*
|
|
他の
|
|
|
|
|
|
モーター
|
4 Kw
|
5.5 Kw
|
7.5 Kw
|
11 Kw
|
|
ネットエイト（4月）
|
1600 kg
|
1800kh
|
3800kg
|
4800kg
|
|
|
|
|
|
|
|
|
|
|
|
|
|
：
|
|
|
|
|
|
|
|
|
|
|
|
総重量（4月）
|
1800kg
|
2000kg
|
4000kg
|
5000kg
|
|
|
|
|
|
|
|
機械寸法（4月）
|
1710x800x1770
|
1860x800x1900
|
2360x960x2090
|
2720x1040x2300
|
|
（L x W x H）
|
|
|
|
|
|
名前
|
油圧式シングルパンチングマシン
|
|
最大。切削厚さ（mm）
|
16mm
|
|
自動レベル
|
マニュアル
|
|
せん断角度
|
90
|
|
刃の長さ（mm）
|
25 mm
|
|
バックゲージトラベル（mm）
|
10〜80 mm
|
|
喉の深さ（mm）
|
300mm
|
|
調子
|
新しい
|
|
ブランド名
|
DC40Y
|
|
電力（kW）
|
4 kW
|
|
重量（KG）
|
1400 KG
|
|
原産地
|
中国
|
|
電圧
|
380-400v
|
|
寸法（L * W * H）
|
1650 * 750 * 1800mm
|
|
認証
|
ce
|
|
保証
|
1年
|
|
機械試験レポート
|
提供された
|
|
ビデオ発信-検査
|
提供された
|
|
コアコンポーネント
|
モーター、ポンプ
|
