商品の詳細:
|
| 版の打抜き機: | CNCの油圧せん断 | 次元（L*W*H）: | 3900*2150*2250,3850*1990*2050mm |
|---|---|---|---|
| 最高。切断幅（mm）: | 3200、4000,6000,2500 | 主セリング・ポイント: | 高精度で、高い生産性、 |
| 制御システム: | Estun E21 NC制御 | 材料の切断: | 合金の金属 |
| 製品名: | CNCの油圧せん断機械 | ||
| ハイライト: | 油圧LAMI-NOVA NCのせん断機械,LAMI-NOVA 6mm NCのせん断機械,3.3t Qc12k-6x3200マニュアル |
||

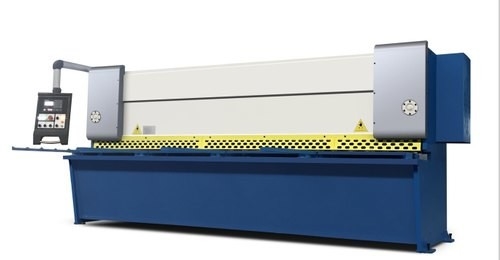

CNCの油圧せん断機械薄板金および版CNCの油圧切断折りたたみせん断機械
Servoによってモーターを備えられる背部ゲージ:
ACサーボ モーター運転された球ねじシャフトによるそして線形軸受けのＸ軸の1.CNC背部ゲージ システム
2. 背部ゲージにタンク タイプのゲージの構造との十分な機械強さそして剛性率がよくある。
3. 高精度の球ねじおよび線形案内面。特定指停止設計は、背部ゲージの範囲を拡大する。
電気部品および防御装置:
1. シュナイダーまたはSiemensの低電圧の器具。国際規格に従って、信頼できる安全、よい長い生命
anti-interference能力は電気キャビネットで、放射の単位合う。
2. 保護塀および操作の安全を保障する安全保護インターロック。作動すること容易な移動可能な単一手のペダル スイッチを持ちなさい。
3. 軽いスクリーンの保護かレーザーの保護は任意である。
| モデル | 切断長さ（mm） | 切る厚さ（45 Kgs/mm2）を | 厚さ（70kkgs/mm2の切断 | 熊手角度（固定） | 打撃/分のNO | 喉の深さ | NOはのジャッキを維持する | 背部ゲージのstroek |
背部ゲージ（X）次元 （小型切断ストリップ） |
モーター力 （KW） |
オイル容量 | length*heightの*width | 床の下の高さ | おおよその重量（t） |
| QC12Y-4*2000 | 2000年 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000年 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
